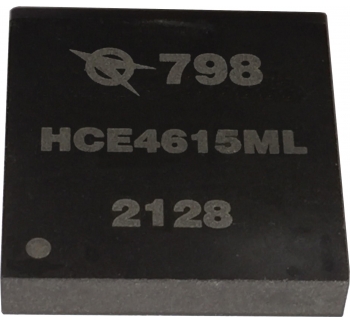

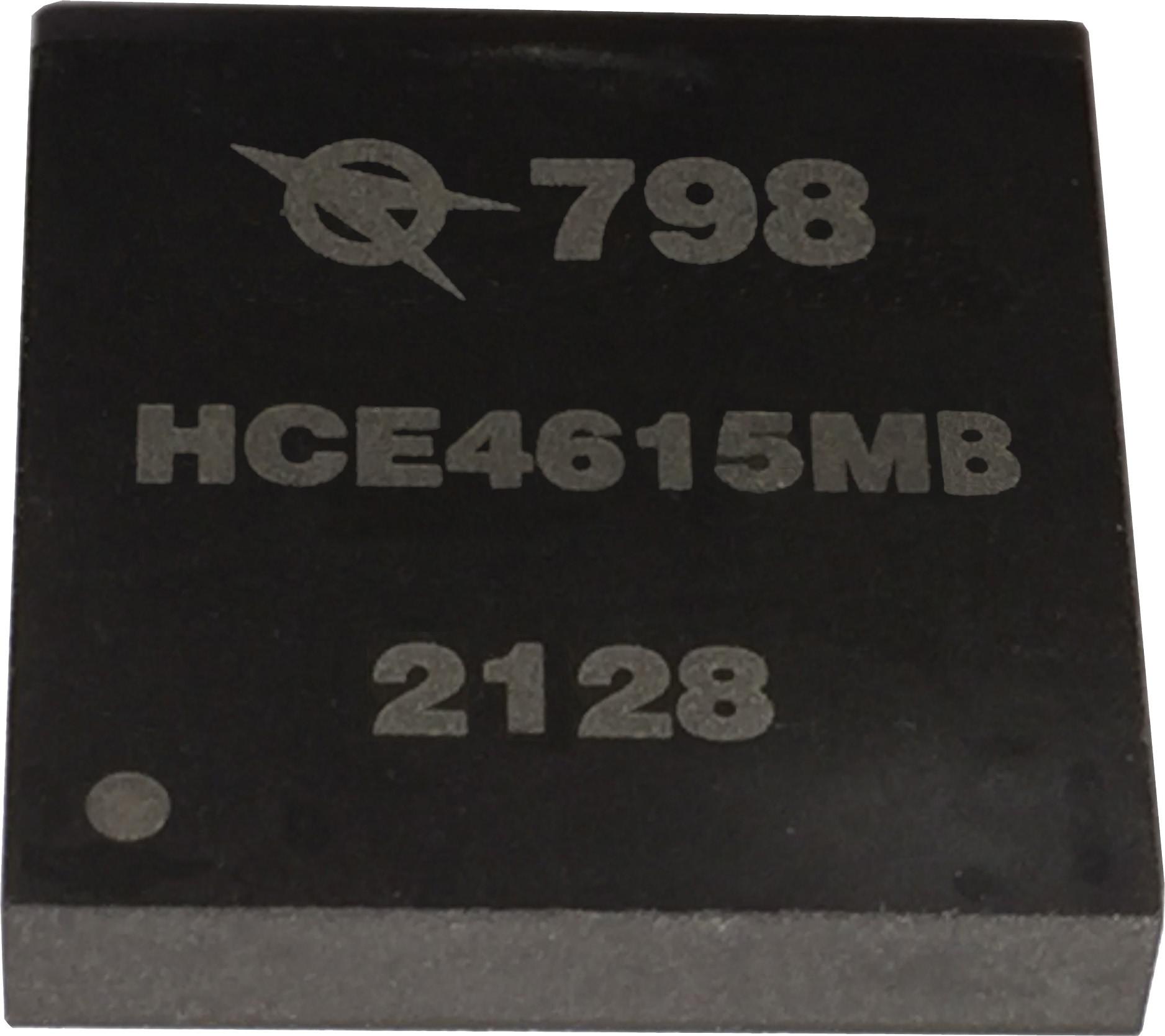

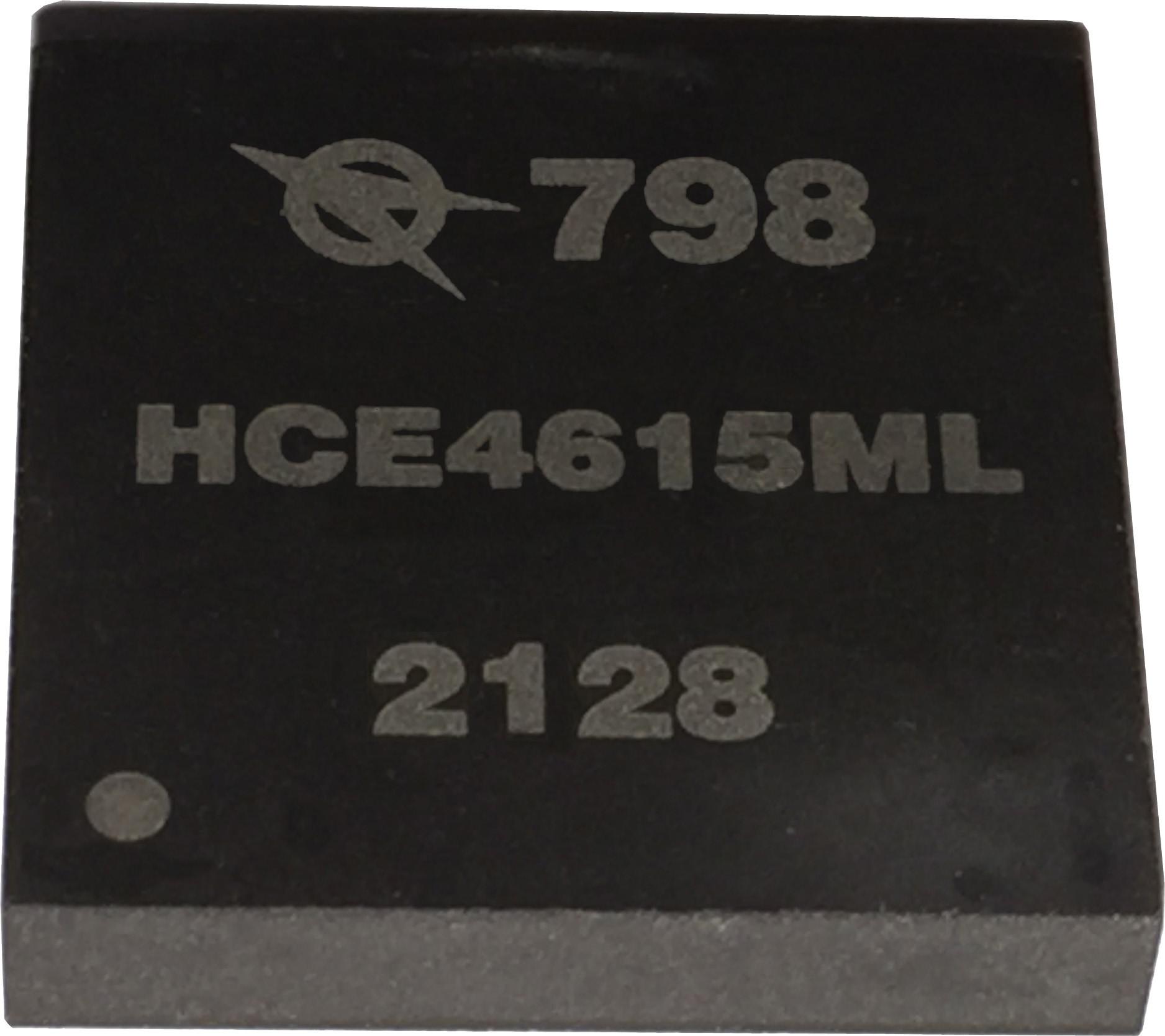

HCE4615ML/MB是一款三路輸出電源模塊，包括一個1.5A輸出LDO(非常低壓差)線性穩壓器和雙路6A輸出開關模式DC/DC 電源。封裝中內置了開關控制器、功率FET、電感器、一個1.5A穩壓器和所有的支持元件。雙路6A DC/DC轉換器的工作輸入電壓范圍為3.3V至5.5V，而LDO的工作輸入電壓范圍為1.1V至5.5V（VCNTL= 4.5V~5.5V）。HCE4615ML/MB支持0.6V至5V(對于DC/DC轉換器)和0.8V至3.5V(對于LDO)的輸出電壓范圍。3個穩壓器的輸出電壓由用于每輸出的單個電阻器來設定。僅需采用大容量的輸入和輸出電容器便可完成設計。
HCE4615ML/MB內置過壓保護、過流保護、熱關斷和可編程軟啟動功能。
該電路是整機系統的重要組成部分，也是整機可靠、穩定工作的關鍵，因此要求電源具有高可靠、長壽命的特性。
◆ 核心PWM控制器自主研發，國內流片

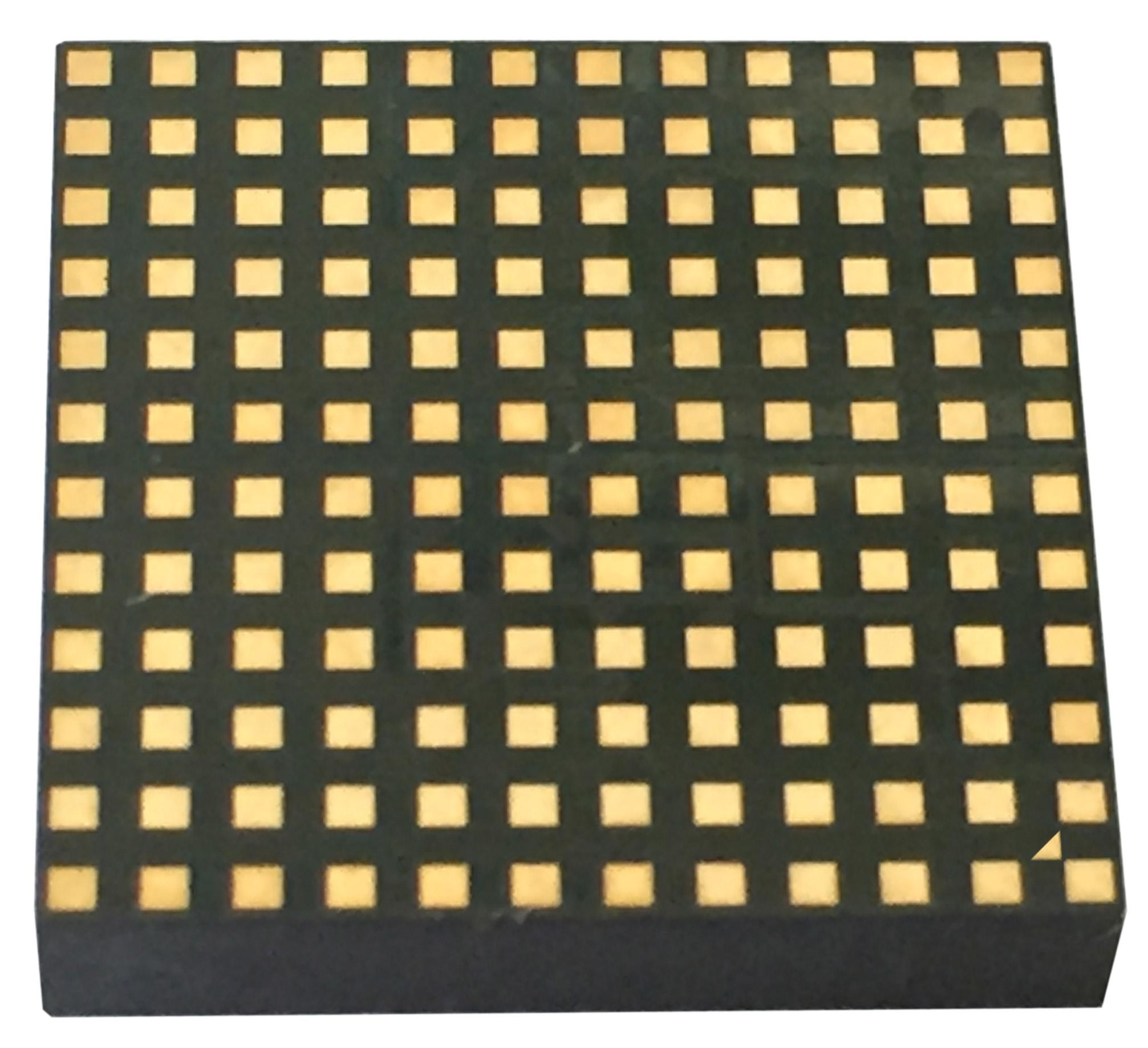

◆ 采用SMT工藝，塑封封裝
◆ 工作溫度（Tc）：-55℃～+125℃
DC/DC部分：
◆輸入電壓范圍：3.3V～5.5V
◆最大輸出電流：6A
◆典型輸出紋波電壓：20mVP-P
◆輸出電壓可調：0.6V～5V，可兩路并聯
◆工作頻率：1.5MHz
◆±2%輸出電壓誤差，可編程軟啟動
LDO部分：
◆輸入電壓范圍：1.1V～5.5V
◆VCNTL：4.5V~5.5V，
◆輸入輸出最小壓差：240mV
◆輸出最大電流：1.5A
◆輸出電壓：0.8V～3.5V
