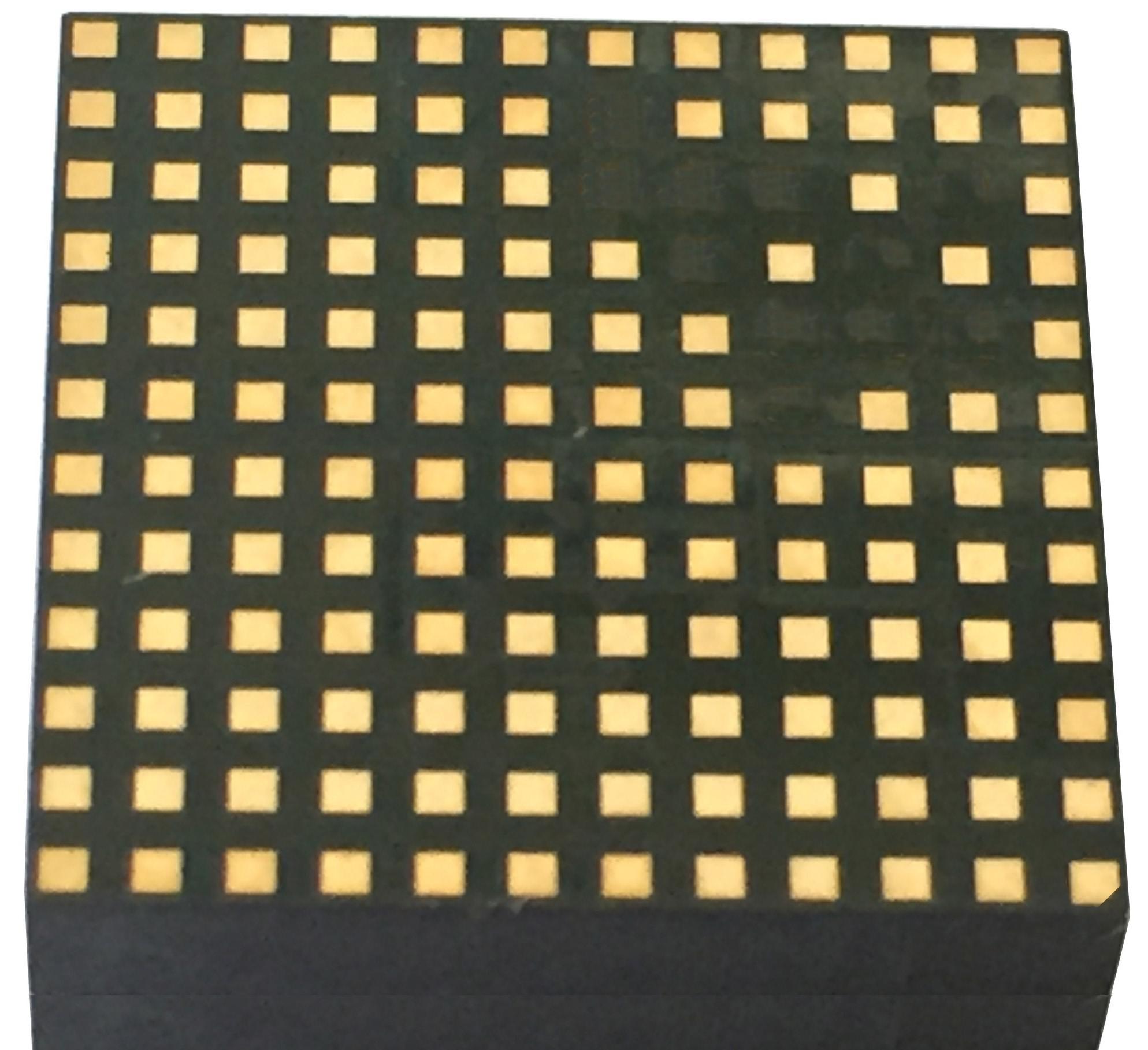

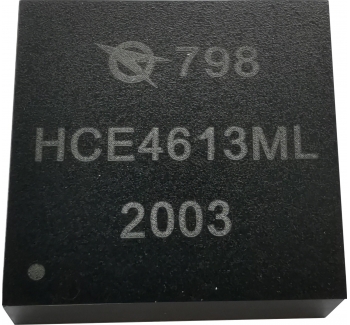

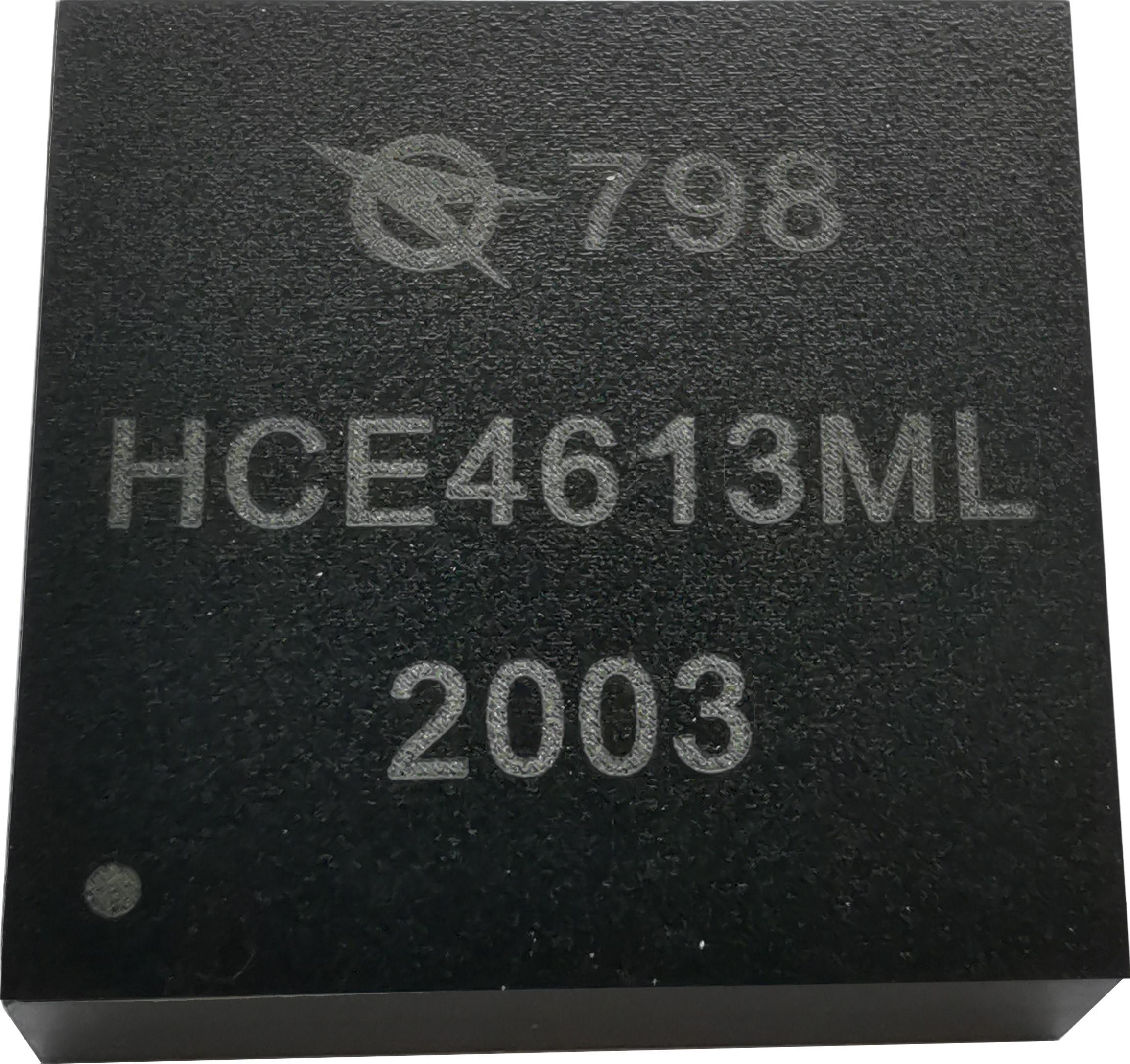

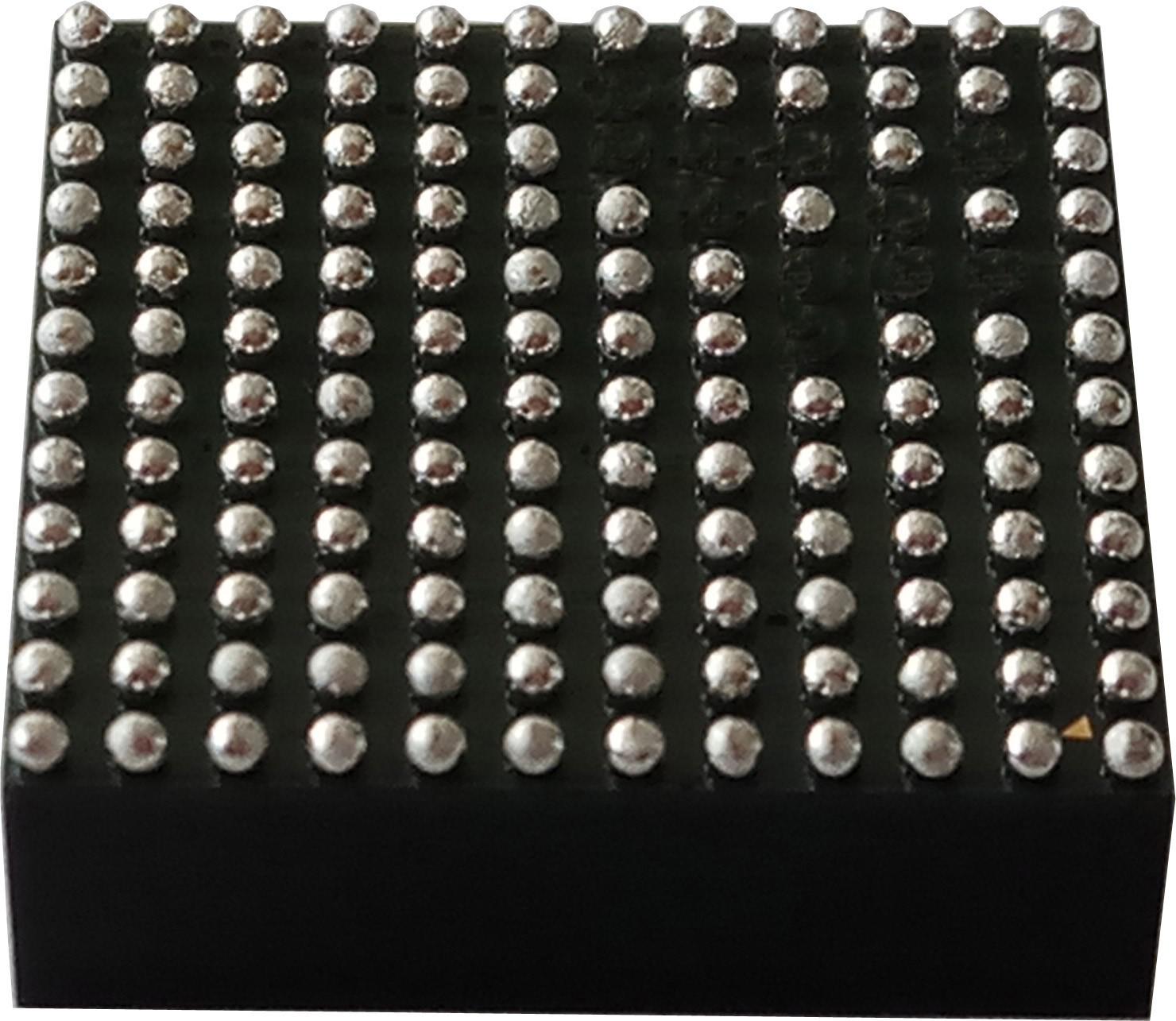

HCE4613ML/MB是一款完整的單路8A 輸出降壓型DC/DC變換器，采用LGA封裝和BGA封裝。封裝中內置了開關控制器、功率FETs、電感器和所有的支撐元件。HCE4613ML/MB的輸入電壓范圍為5V~36V，可輸出一路電壓3.3V~ 15V(由其外部電阻器來設定)。外部僅需在輸入和輸出外接大容量電容器 (視紋波要求而定，建議陶瓷電容和鉭電容組合)。
HCE4613ML/MB作為表貼型模塊，采用再流焊方式裝配于PCB板上，電路具有體積小，集成度高、重量輕的特點。
該電路常作為負載點電源，為整機系統中的數字電路、FPGA控制電路、主板及CPU、通信、存儲等提供3.3V~15V等高精度電壓，并持續提供高達8A輸出電流，多個DC/DC變換器并聯使用時可持續提供更大輸出電流。
該電路作為負載點電源，是整機系統的重要組成部分，也是整機可靠、穩定工作的關鍵，因此要求電源具有高可靠、長壽命的特性。
◆ 核心PWM控制器自主研發，國內流片
◆ 采用SMT工藝，塑封封裝
◆ 工作溫度：-55℃～125℃
◆ 輸入電壓范圍：5V~36V
◆ 輸入瞬態電壓：39V/100mS
◆ 輸出電壓范圍：3.3V~15V
◆ 輸出電流：8A
◆ 多相并聯均流
◆ 電壓調整率：1.5%
◆ 負載調整率：1.5%
◆ 典型輸出紋波：30mVP-P
◆ 低輸入和輸出參考噪聲
◆ 輸出電壓跟蹤和裕度調節
◆ 過流折返保護
◆ 電流模式控制、快速瞬態響應
