本器件是一款1至4路主從LVCMOS時鐘驅動器；具備本器件是一款低偏斜、 高性能時鐘扇出特性；通過兩個可選輸入(可接受差分輸入或單端輸入)之一分配至 4個LVCMOS/LVTTL輸 出(3.3V、2.5V、1.8V或1.5V四種電平)；時鐘能使CLK_EN禁用時鐘后，輸出將保持邏輯低電平狀態；單獨的輸出使能端子OE可控制輸出處于激活狀態或高阻態。本器件具有低附加抖動和相位噪底，且兼具較低的輸出和部件間偏移特性，因此非常適合對高性能和可重復性有嚴格要求的LVCMOS輸出應用。
本器件是一款1至4路主從LVCMOS時鐘驅動器；具備本器件是一款低偏斜、 高性能時鐘扇出特性；通過兩個可選輸入(可接受差分輸入或單端輸入)之一分配至 4個LVCMOS/LVTTL輸 出(3.3V、2.5V、1.8V或1.5V四種電平)；時鐘能使CLK_EN禁用時鐘后，輸出將保持邏輯低電平狀態；單獨的輸出使能端子OE可控制輸出處于激活狀態或高阻態。本器件具有低附加抖動和相位噪底，且兼具較低的輸出和部件間偏移特性，因此非常適合對高性能和可重復性有嚴格要求的LVCMOS輸出應用。
◆4路7Ω輸出阻抗的 LVCMOS/LVTTL輸出
—附加抖動:125MHz時為 0.04ps RMS(典型值)
—噪底：125MHz時為 –166dBc/Hz（典型值）
—輸出頻率：350MHz（最大值）
—輸出偏移：35ps（最大值）
—部件間偏移：700ps（最大值）
◆兩個可選輸入
—CLK、nCLK差分對輸入接受LVPECL、LVDS、HCSL、SSTL、LVHSTL或LVCMOS/LVTTL
—LVCMOS_CLK單端輸入接受LVCMOS/LVTTL
◆具備時鐘同步功能
◆內核/輸出電源可以供用戶選擇：
— 3.3V/3.3V
— 3.3V/2.5V
— 3.3V/1.8V
— 3.3V/1.5V

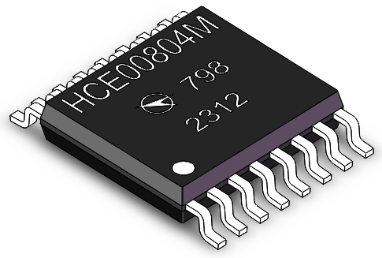

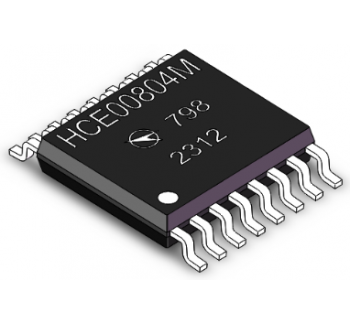

◆封裝：TSSOP165mm*4.4mm
◆工作溫度范圍：-55℃~ +125℃
◆ESD等級：2000V
◆HCE00804MS詳細規范：
SC-Q/RB 50634-2023
