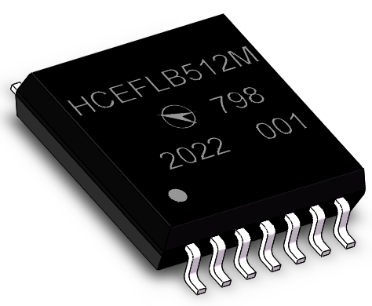

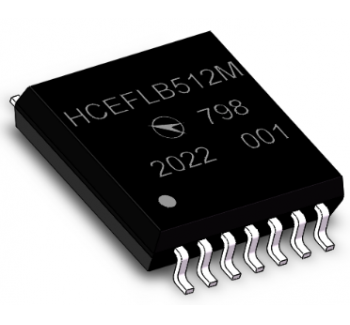

HCEFLB512MSN是一款SPI NOR FLASH,既支持標準SPI,也支持QSPI和DTR模式。四通道I/O及四通道輸出數據傳輸速率高達664Mbits/s,DTR四通道I/O數據傳輸速率高達90MBytes/s。
◆工作電壓:1.65V~2.0V
◆512M-bit串行Flash
-64M-Byte
-單個可編程頁256 Bytes
◆標準SPI,QSPI,DTR,QPI
-標準SPI:SCLK,CS#,SI,SO,WP#,RESET#
-QSPI:SCLK,CS#,IO0,IO1,IO2,IO3,RESET#
-QPI:SCLK,CS#,IO0,IO1,IO2,IO3,RESET#
-SPI DTR(雙倍傳輸速率)讀
-3-Byte地址模式
◆高速時鐘頻率
-快速讀取頻率166MHz
-四通道I/O數據傳輸速率高達664Mbits/s
-QPI模式數據傳輸速率高達664Mbits/s
-DTR四通道I/O數據傳輸速率高達90MBytes/s
◆允許XIP(片內執行)操作
◆軟件/硬件寫保護
◆快速編程/擦除速度
-頁編程時間:0.3ms(典型值)
-扇區擦除時間:30ms(典型值)
-塊擦除時間:0.1/0.2s(典型值)
-器件擦除時間:100s(典型值)
◆低功耗
-待機電流:40μA(典型值)
-關斷電流:12μA(典型值)
◆高可靠性
-至少100000個編程/擦除周期
-數據保存時間:20年(典型值)
HCEFLB512MSN詳細規范: SC-Q/RB 50561-2022
