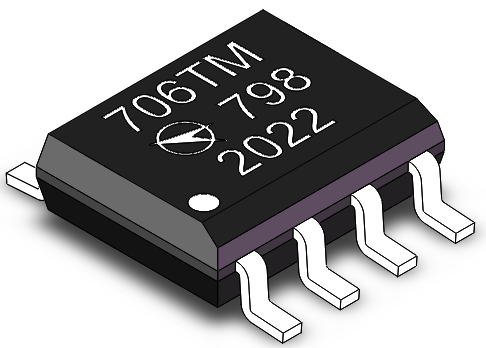

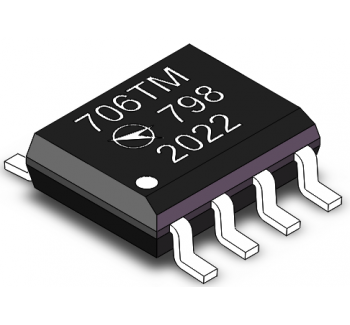

HCE706TM/H微處理器監控電路有效降低了電源監控和處理器監控的復雜度和所需要元器件數量，相對于分立元器件，大幅提升了系統可靠性和電壓監控精度。
HCE706TM/H提供電源監控電路，在上電、斷電和欠壓的情況下，會產生一個復位信號輸出。當VCC電壓下降到1V，這個復位輸出保持工作電平。并提供獨立的看門狗監控電路。當輸入1.6秒沒有被觸發，看門狗電路就激活輸出。
另外，有一個1.25V閥值檢測用于電源失效報警，電池低電壓檢測，或者監控額外的電源。還有一路低電平有效手動復位輸入(nMR)。
◆ 超低供電電流: < 1μA
◆ 精確電壓監控
3.08V for HCE706TM/H
◆ 保證nRESET在電壓VCC = 1V 生效
◆ 200ms 復位脈沖寬度
◆ 去抖動TTL/CMOS 兼容
◆ 手動復位輸入
◆ 獨立看門狗定時器（1.6s ）超時
◆ 電源故障或電池低電壓報警的電壓監測
◆ HCE706TH詳細規范:Q/RB 21817-2022
HCE706TM詳細規范:Q/RB 21870-2021
