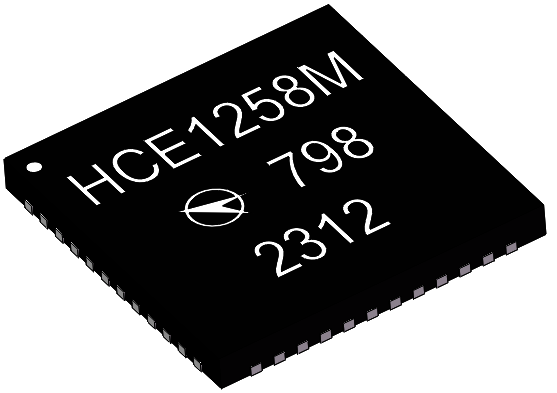

HCE1258M是一款16通道（多路復用）低噪聲、24位的Δ-Σ模數轉換器（ADC），既可以支持單次轉換也可以支持連續轉換：單次轉換時，最大數據速率為29.5kSPS；連續轉換時，最大數據速率為125kSPS。其內部集成了一個多路復用器，可允許8個差分或16個單端輸入。其在5V基準電壓下工作時，滿量程差分范圍為5V或真雙極范圍為±2.5V。
HCE1258M片上片內含有PLL電路，可以將32.768kHz的晶振時鐘升頻至15.729MHz作為系統時鐘使用，同時還可以接受外灌最高16MHz時鐘作為系統時鐘使用。
HCE1258M具有內部信號檢測功能，可以通過寄存器讀取供電電壓、片內溫度、參考電壓、增益、失調電壓等數據。支持串行SPI通信，可以對輸入通道、數據速率、GPIO、檢測功能等進行配置。
◆ 24位，無失碼
◆ 16個單端輸入或者8個差分輸入
◆ 單極性(+5V)或雙極性(±2.5V)操作
◆ 固定通道模式速率：125kSPS
◆ 自動掃描模式數據速率：29.5kSPS/通道
◆ 0.0003%積分非線性
◆ 0.02 uV/℃的失調電壓漂移
◆ 0.4ppm/℃的增益漂移
◆ 低噪聲：1.8kSPS下2.8uVRM
◆ 片上溫度、基準電壓、失調電壓、ADC 增益、電源電壓回讀
◆ 轉換功耗21mW
◆ 8個GPIO口
◆ 支持32.768kHz的晶振或外部時鐘
◆ 具有待機、休眠和掉電模式
◆ HCE1258M詳細規范：SC-Q/RB 50625-2023
