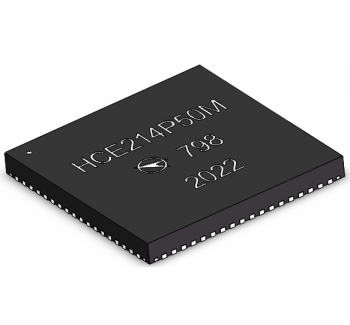

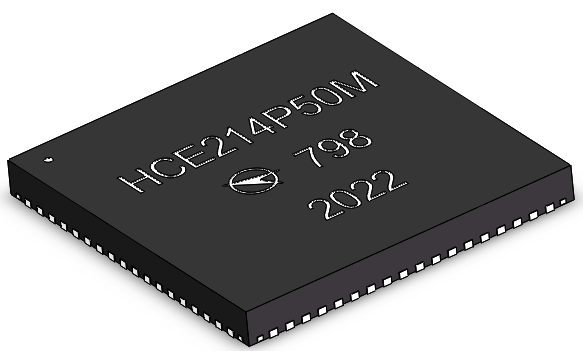

HCE214P50M是一種高性能模數轉換器芯片，基于pipeline架構和0.18um CMOS工藝交織采樣，分辨率為14bit，轉換速度達到500MS/s。芯片集成了電壓基準、參考驅動器、SPI接口等輔助模塊，簡化外圍電路；芯片輸出接口為DDR LVDS，同時具有輸出同步復位功能，以便于多通道同步轉換的應用。芯片采用72PIN QFN封裝，供電電壓為1.8V，總體功耗<720mW。
◆ SNR = 70.5dBFS @ fin = 200MHz (-1.0dBFS)
◆ ENOB of 11.2Bit @ fin = 200MHz (-1.0dBFS)
◆ SFDR = -77.3dBFS @ fin = 370MHz (-1.0dBFS)
◆ DNL < ±0.5LSB， INL < ±2.5LSB
◆ 1.8V供電
◆ 片上參考，無需外部解耦
◆ 集成軌道保持放大器
◆ FPBW >800MHz
◆ LVDS 輸出
◆ 工作溫度：-55℃~125℃
◆ 低功耗< 720mW @ 500MSPS
◆ 內置斷電和睡眠模式
◆ HCE214P50M詳細規范：Q/RB 21718-2021
