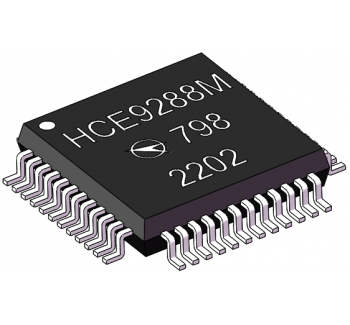

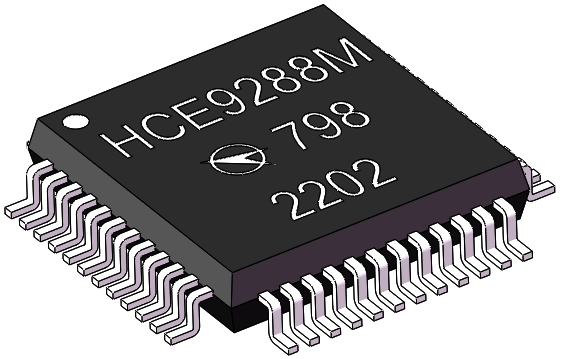

HCE9288M是一款雙核8位單芯片采樣模數轉換芯片（ADC），內置片內采樣保持電路，具有低成本、低功耗、小尺寸和易于使用等特性。它的轉換速率可達100 MSPS，在整個工作范圍內都具有出色的動態性能。每個通道均可以獨立工作。
該ADC只需一個3.0V（2.7V至3.6V）單電源和一個時鐘就能發揮全部效能。對于大多數應用來說，無需外部基準電壓源或驅動器件。數字輸出為TTL/CMOS兼容，單獨的輸出電源引腳支持3.3 V或2.5 V邏輯接口。時鐘輸入為TTL/CMOS兼容。芯片的用戶可選項提供各種省電模式、數字?jǐn)?shù)據格式和數字?jǐn)?shù)據定時方案組合。在省電模式下，數字輸出被置為高阻狀態。
◆ 雙核、8位、100 MSPS ADC
◆ 低功耗：每通道70mW（@100 MSPS）
◆ 片內基準電壓源和采樣保持
◆ SNR = 47 dB @ 41 MHz，Encode = 100MSPS
◆ 每通道模擬輸入范圍：1 V p-p
◆ 3.0 V單電源供電（2.7 V至3.6 V）
◆ 提供單通道工作省電模式
◆ 輸出模式：二進制補碼或偏移二進制
◆ 輸出數據對準模式
◆ 與8位AD9288引腳兼容
◆ HCE9288M詳細規范:SC-Q/RB 50564-2023
