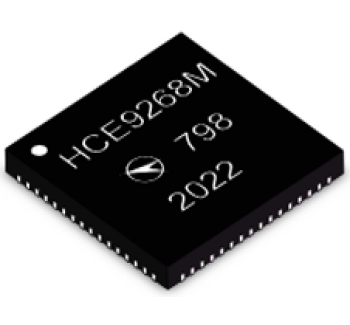

HCE9268M是一款兩通道、16位、125 MSPS的模數轉換器（ADC），內置片內采樣保持電路，專門針對低功耗、小尺寸和易用性而設計。該產品具有杰出的動態性能與低功耗特性，適合比較重視小封裝尺寸的應用。其內核采用多級、差分流水線架構，并集成了輸出糾錯邏輯。
每個ADC均具有寬帶寬、差分采樣保持模擬輸入放大器，支持用戶可選的各種輸入范圍。集成基準電壓源可簡化設計。占空比穩定器可用來補償ADC時鐘占空比的波動，使轉換器保持出色的性能。
ADC輸出數據可以直接送至兩個外部16位輸出端口，這些輸出可以設置為1.8V CMOS或LVDS。需要時，靈活的掉電選項可以明顯降低功耗。設置與控制的編程利用三線式SPI兼容型串行接口來完成。
◆ 可實現與ADI公司的AD9268原位替換
◆ 電源電壓：1.8V
◆ 1.8V CMOS或LVDS輸出供電
◆ 低功耗：798mW（125MSPS）
◆ 信噪比(SNR)：74.2dBFS（70MHz，125MSPS）
◆ 無雜散動態范圍(SFDR)：85dBc（70MHz）
◆ 中頻采樣率可達300MHz
◆ 可編程ADC內部基準電壓源
◆ 模擬輸入范圍：1Vp-p～2Vp-p
◆ 串行端口控制
◆ HCE9268M詳細規范：Q/RB 21812-2021
