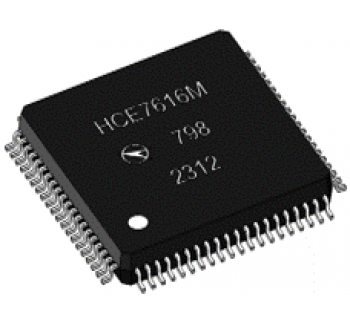

HCE7616M是一款 16 位、16 通道同步采樣模擬數據采集 系統。各通道均內置模擬輸入鉗位保護、二階抗混疊濾 波器、跟蹤保持放大器、16位SAR ADC，內置了靈活的數字濾波器、2.5V基準電壓源、基準電壓緩沖以及高 速串行和并行接口。
HCE7616M采用 5V 單電源供電，可以處理±10V、±5V和±2.5V 真雙極性輸入信號，同時所有通道均能以高達 1MSPS 的吞吐速率采樣。在各種采樣頻率工作下，輸入鉗位保護電路可以承受高達±19.5V 的電壓。
HCE7616M的模擬輸入阻抗均為 1MΩ。它采用單電源工作方式，具有片內濾波和高輸入阻抗，因此無需驅動運算放大器和外部雙極性電源。兼容串行外設接口(SPI/QSPI/DSP/MICROWIRE)。
◆ 雙極性模擬輸入范圍：±10V、± 5V及±2.5V
◆ 5V 模擬電源，VDRIVE：2.3V至5V
◆ 8×2路同步采樣輸入
◆ LQFP80 14mmx14mm封裝
◆ 完全集成的數據采集解決方案
模擬輸入鉗位保護
具有1MΩ模擬輸入阻抗的輸入緩沖器
二階抗混疊模擬濾波器
片內精密基準電壓及緩沖
16位、1MSPS ADC (所有通道)
通過數字濾波器提供過采樣功能
◆ 靈活的并行/串行接口
SPI/QSPI/MICROWIRE/DSP 兼容
可選循環冗余校驗(CRC)錯誤檢查
◆ 性能
模擬輸入ESD可達8kV
92dB SNR (500k SPS、2倍過采樣)
90dB SNR ( 1MSPS)， -105dB THD
±1 LSB INL ，±0.8 LSB DNL
低功耗：運行150mW，待機30mW
◆ 溫度范圍：-40°C~125°C
◆ HCE7616M詳細規范：SC-Q/RB 50626-2023
