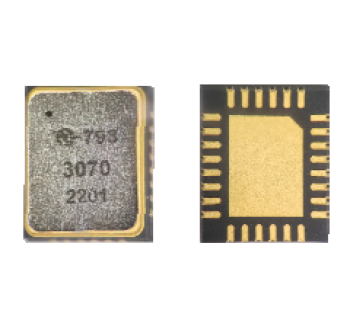

HCE3070 是一款超快速瞬態響應低壓差線性穩壓器。
該電路的輸入電壓范圍為0.95V～3.0V，可編程輸出電壓范圍0.8V～1.8V，可提供高達5A 的輸出電流，150mV 的典型輸入輸出壓差。該芯片允許使用低ESR 陶瓷電容器，是高精度FPGA、微處理器、敏感通訊系統供電的理性之選。
該芯片輸出電壓可在0.8V～1.8V 范圍內以50mV 的增量進行數字控制，其裕度調節功能允許用戶以±1%，±3%或±5%的增量來調節系統輸出電壓。該產品集成了獨特的跟蹤功能，可控制降壓型穩壓器來HCE3070 的輸入供電，該跟蹤功能驅動降壓穩壓器，將HCE3070 輸 入電壓保持在VOUT+300mV，從而最大限度的降低功耗。該產品具有UVLO、反向電流保護、帶折返式限流的精準限流和熱關斷等功能。
◆ 芯片自主研發、國內流片
◆ 金屬、陶瓷全密封封裝
◆ 總規范:GJB597B-2012
◆ 詳細規范:Q/RB 21981-2022
◆ 輸入電壓范圍：0.95V～3.0V
◆ 偏置電壓范圍：2.2V～3.6V
◆ 輸出電流:5A
◆ 壓差電壓:150mV(典型值)@5A,TA=25℃
◆ 可編程輸出電壓:0.8V～1.8V
◆ 輸出電壓裕度調節: ±1%，±3%，±5%
◆ 2個芯片并聯可提供最大10A電流
◆ 電壓調整率、負載調整率: 1.5%
◆ 使能功能
◆ 具有熱停機、欠壓閉鎖等功能
