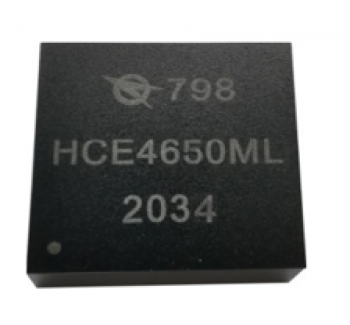

HCE4650ML/MB是一款完整的雙通道各25A 輸出、寬電壓DC/ DC變換器。采用LGA 封裝和BGA封裝。封裝中內置了開關控制器、功率FETs、電感器和所有的支撐元件。HCE4650ML/MB輸入電壓范圍為4.5V~15V，輸出兩路 0.6V~ 1.8V電壓(由其外部電阻器來設定)。外部?jī)H需在輸入和輸出外接大容量電容器 (視紋波要求而定，建議陶瓷電容)。
HCE4650ML/MB作為表貼型模塊，采用再流焊方式裝配于PCB板上，電路具有體積小，集成度高、重量輕的特點。
該電路常作為負載點電源，為整機系統中的數字電路、FPGA控制電路、主板及CPU、通信、存儲等提供1.0V、1.2V、1.5V、1.8V等高精度電壓，并持續提供高達25A輸出電流，多相并聯使用時可持續提供高達50A（2相）、100A（4相）等輸出電流。
該電路作為負載點電源，是整機系統的重要組成部分，也是整機可靠、穩定工作的關鍵，因此要求電源具有高可靠、長壽命的特性。
◆ 核心PWM控制器自主研發，國內流片
◆ 采用SMT工藝，塑封封裝
◆ 工作溫度（Tc）：-55℃～+125℃
◆ 輸入電壓范圍：4.5V～15V
◆ 輸出電壓可調：0.6V～1.8V
◆ 輸出電流：雙路25A或單路50A
◆ 多相并聯均流
◆ 電壓調整率：0.5%典型
◆ 負載調整率：0.5%典型
◆ 典型輸出紋波：30mVP-P
◆ 差分遠端檢測放大器
◆ 可調開關頻率：400kHz～780 kHz、頻率同步
◆ 電流模式控制、快速瞬態響應
◆ 可選的突發(Burst Mode)模式
◆ 軟啟動/電壓跟蹤
◆ 輸出過壓保護、過流折返保護
