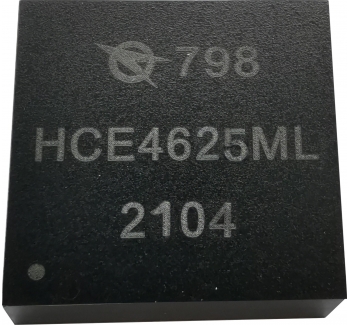

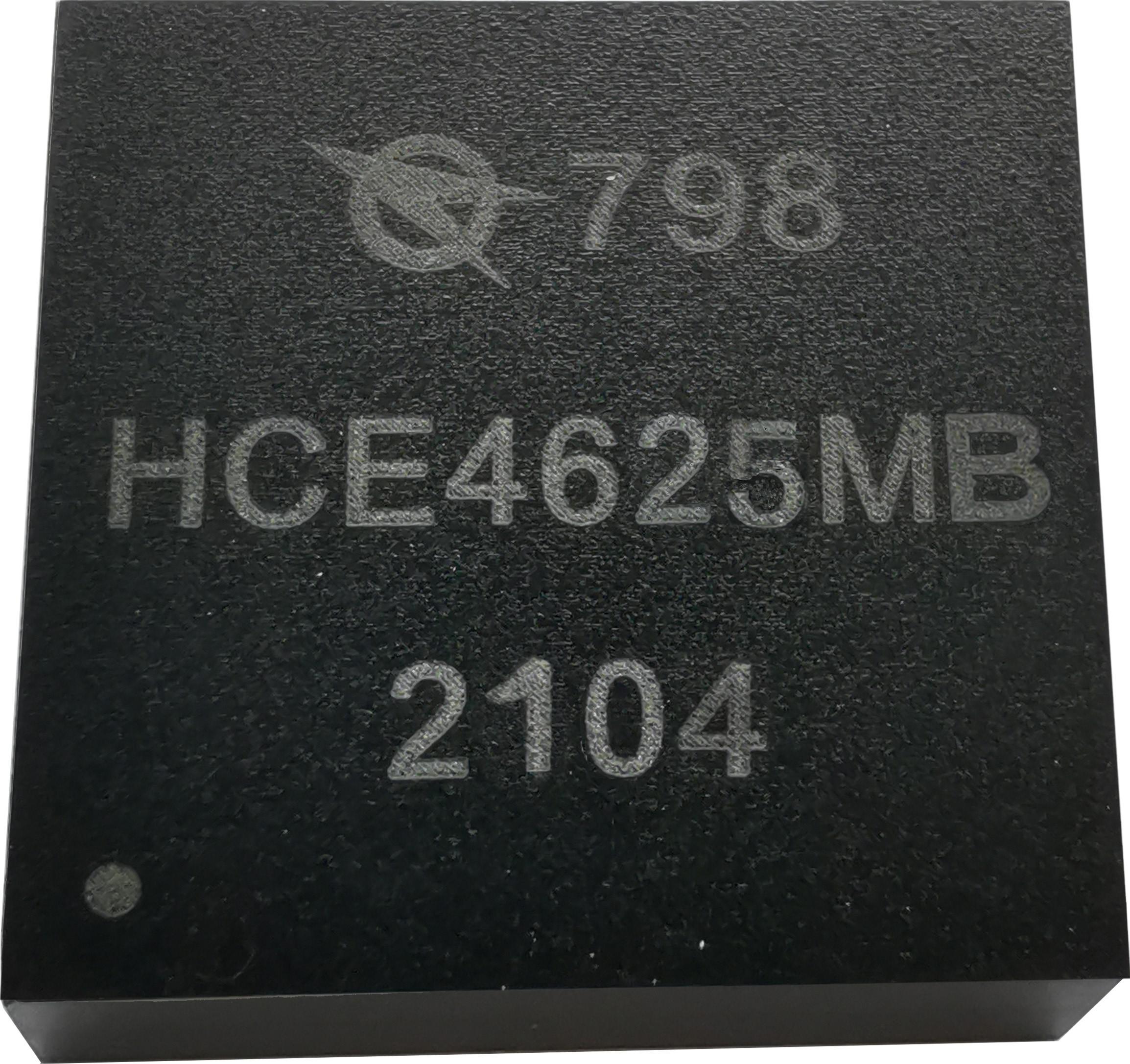

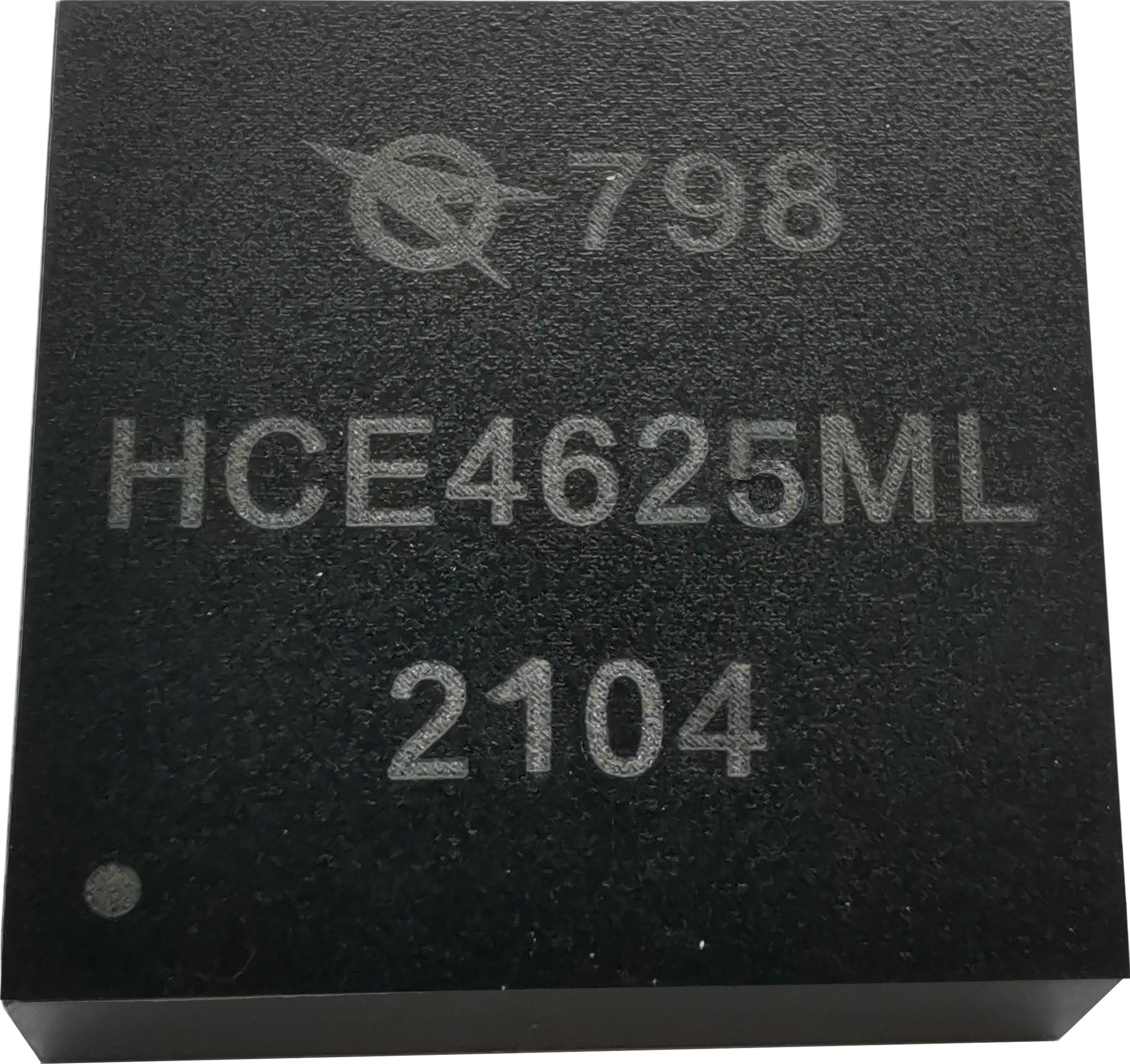

HCE4625ML/MB是一款完整的 5A 降壓開關模式變換器，采用LGA封裝和BGA封裝。封裝中內置了開關控制器、功率FET、電感器和支撐元件。HCE4625ML/MB的輸入電壓范圍為 4.0V~20V，采用外部偏置時為2.375V~20V，可輸出0.6V~ 5.5V電壓(由單個外部電阻器來設定)。外部僅需在輸入和輸出端外接大容量電容器 (視紋波要求而定，建議陶瓷電容)。
HCE4625ML/MB作為表貼型模塊，采用再流焊方式裝配于PCB板上，可實現與Linear公司的LTM4625ML/MB腳對腳替換應用。
電路具有體積小，集成度高、重量輕的特點。
該電路常作為負載點電源，為整機系統中的數字電路、FPGA控制電路、主板及CPU、通信、存儲等提供1.0V、1.8V、3.3V、5.0V等高精度電壓，并持續提供高達5A輸出電流。
該電路作為負載點電源，是整機系統的重要組成部分，也是整機可靠、穩定工作的關鍵，因此要求電源具有高可靠、長壽命的特性。
◆ 核心PWM控制器自主研發，國內流片
◆ 采用SMT工藝，塑封封裝
◆ 工作溫度（Tc）：-55℃～+125℃
◆ 占用面積＜1cm2
◆ 輸入電壓范圍：4.0V～20V
◆ 有外部偏置輸入電壓最低可2.375V
◆ 輸出電流：5A直流輸出電流
◆ 輸出紋波電壓：10mVP-P
◆ 輸出電壓精度：±1.5%
◆ 電流模式控制、快速瞬態響應
◆ 可選斷續工作模式
◆ 輸出電壓跟蹤功能
◆ PGOOD指示功能
◆ 過溫保護功能
◆ 輸出過流保護和輸入欠壓保護
