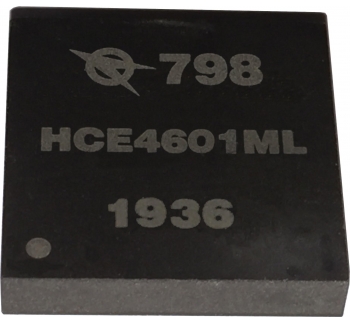

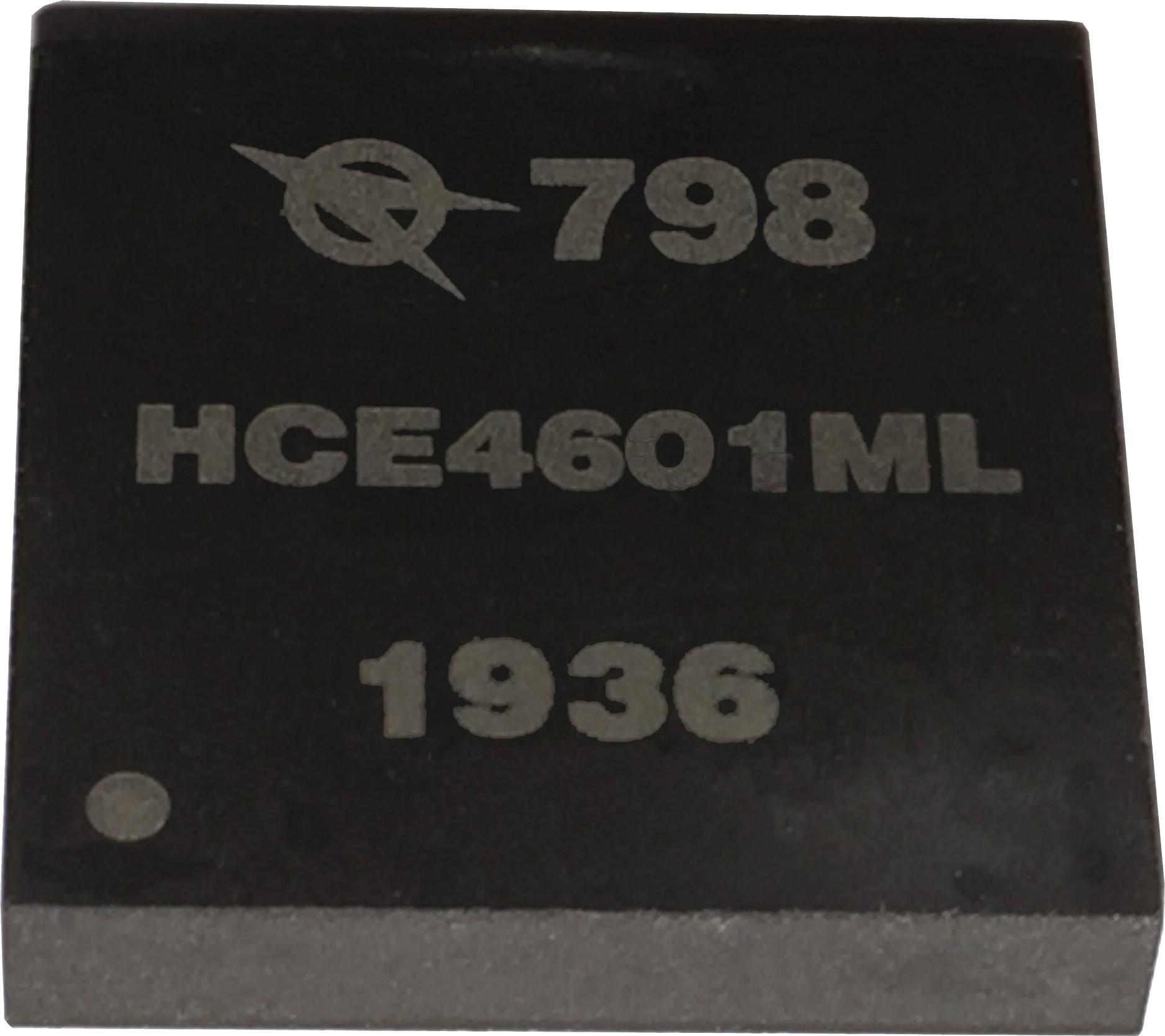

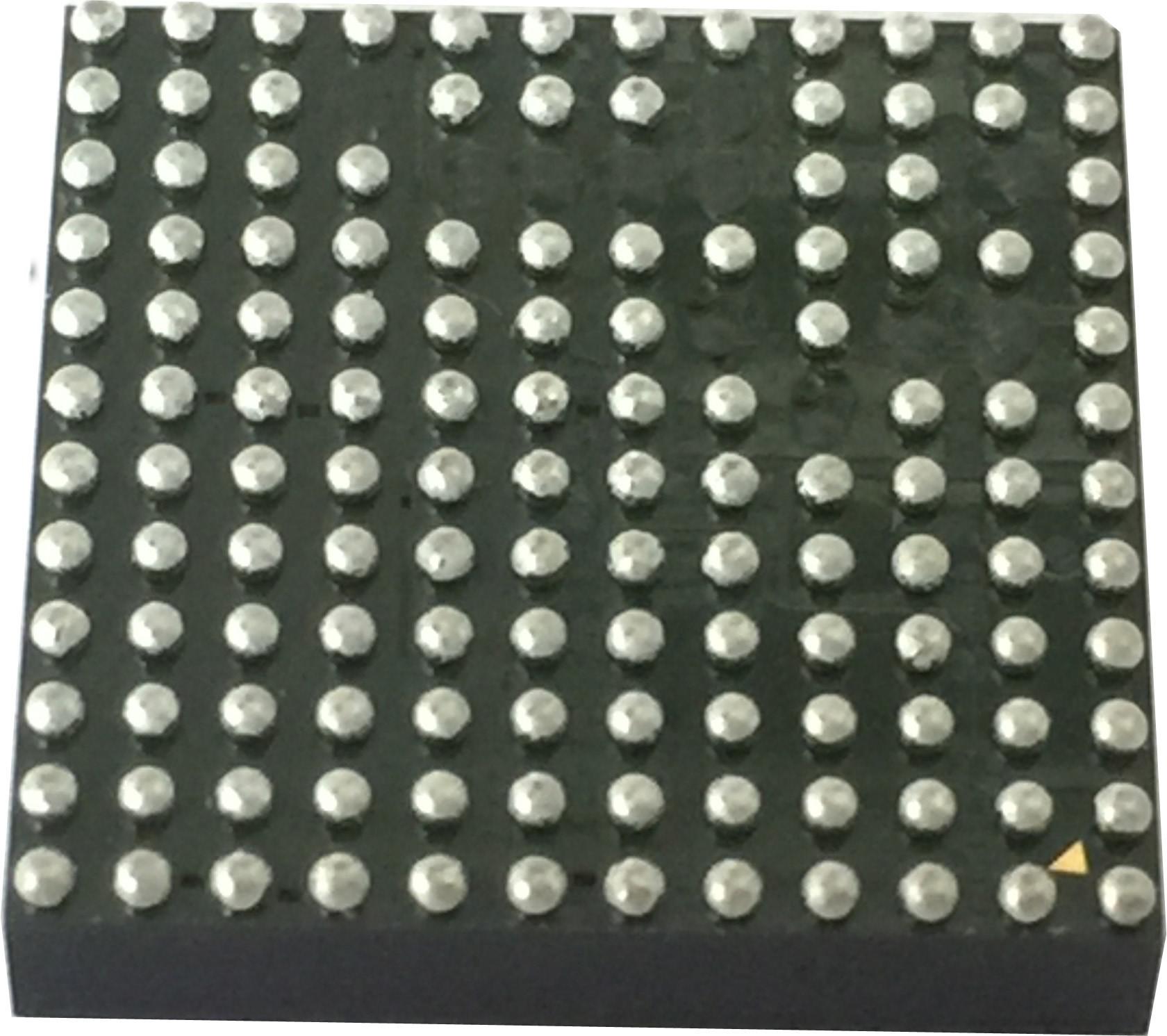

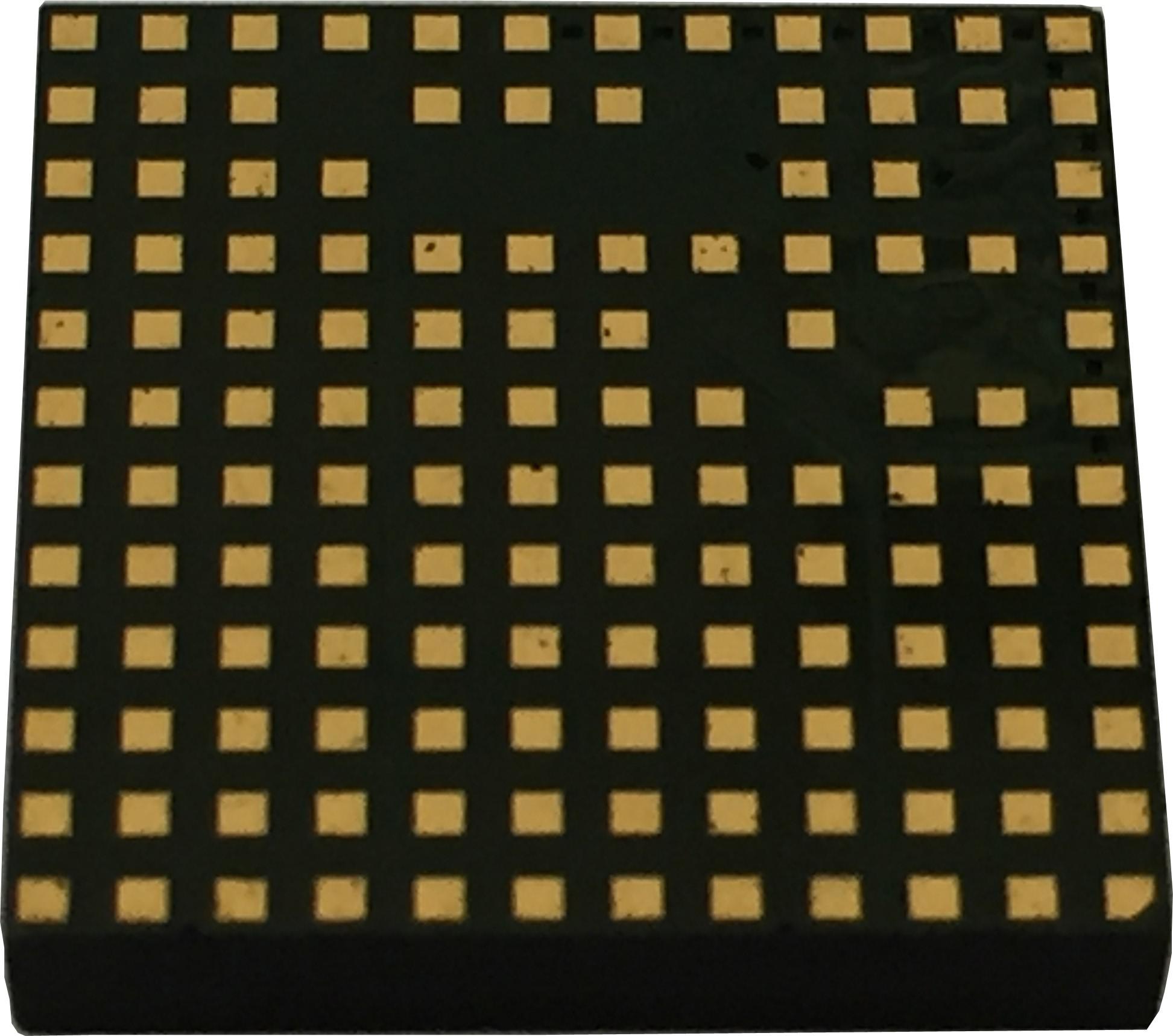

HCE4601ML/MB是一款完整的單路12A 輸出降壓型DC/DC變換器，采用LGA封裝和BGA封裝。封裝中內置了開關控制器、功率FETs、電感器和所有的支撐元件。HCE4601ML/MB的輸入電壓范圍為4.5V~20V，可輸出一路電壓0.6V~ 5.0V(由其外部電阻器來設定)。外部?jī)H需在輸入和輸出外接大容量電容器 (視紋波要求而定，建議陶瓷電容和鉭電容組合)。
HCE4601ML/MB作為表貼型模塊，采用再流焊方式裝配于PCB板上，電路具有體積小，集成度高、重量輕的特點。
該電路常作為負載點電源，為整機系統中的數字電路、FPGA控制電路、主板及CPU、通信、存儲等提供1.0V、1.8V、3.3V等高精度電壓，并持續提供高達12A輸出電流，兩個DC/DC變換器并聯使用時可持續提供24A輸出電流。
該電路作為負載點電源，是整機系統的重要組成部分，也是整機可靠、穩定工作的關鍵，因此要求電源具有高可靠、長壽命的特性。
◆ 核心PWM控制器自主研發，國內流片
◆ 采用SMT工藝，塑封封裝
◆ 工作溫度（TC）：-55℃～+125℃
◆ 輸入電壓范圍：4.5V～20V
◆ 輸出電壓：0.6V～5.0V
◆ 輸出電流：12A、14A峰值輸出電流
◆ 多個HCE4601并聯工作并可實現均流
◆ 電壓調整率：0.5%
◆ 負載調整率（使用遠端采樣放大器）：0.5%
◆ 輸出電壓跟蹤和裕度調節
◆ 采用差分遠端檢測以實現精準穩壓
◆ 工作頻率可外同步
◆ 輸出限流保護（在啟動時停用）
◆ 電流模式控制，超快速瞬態響應
◆ 具有軟啟動功能
