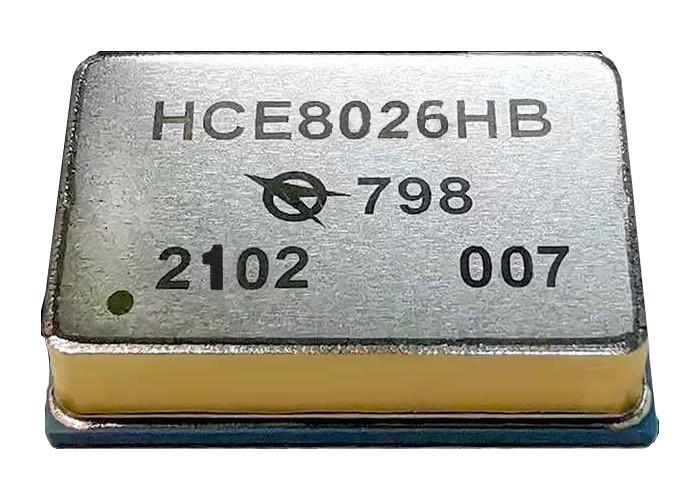

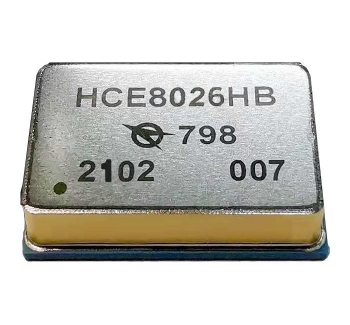

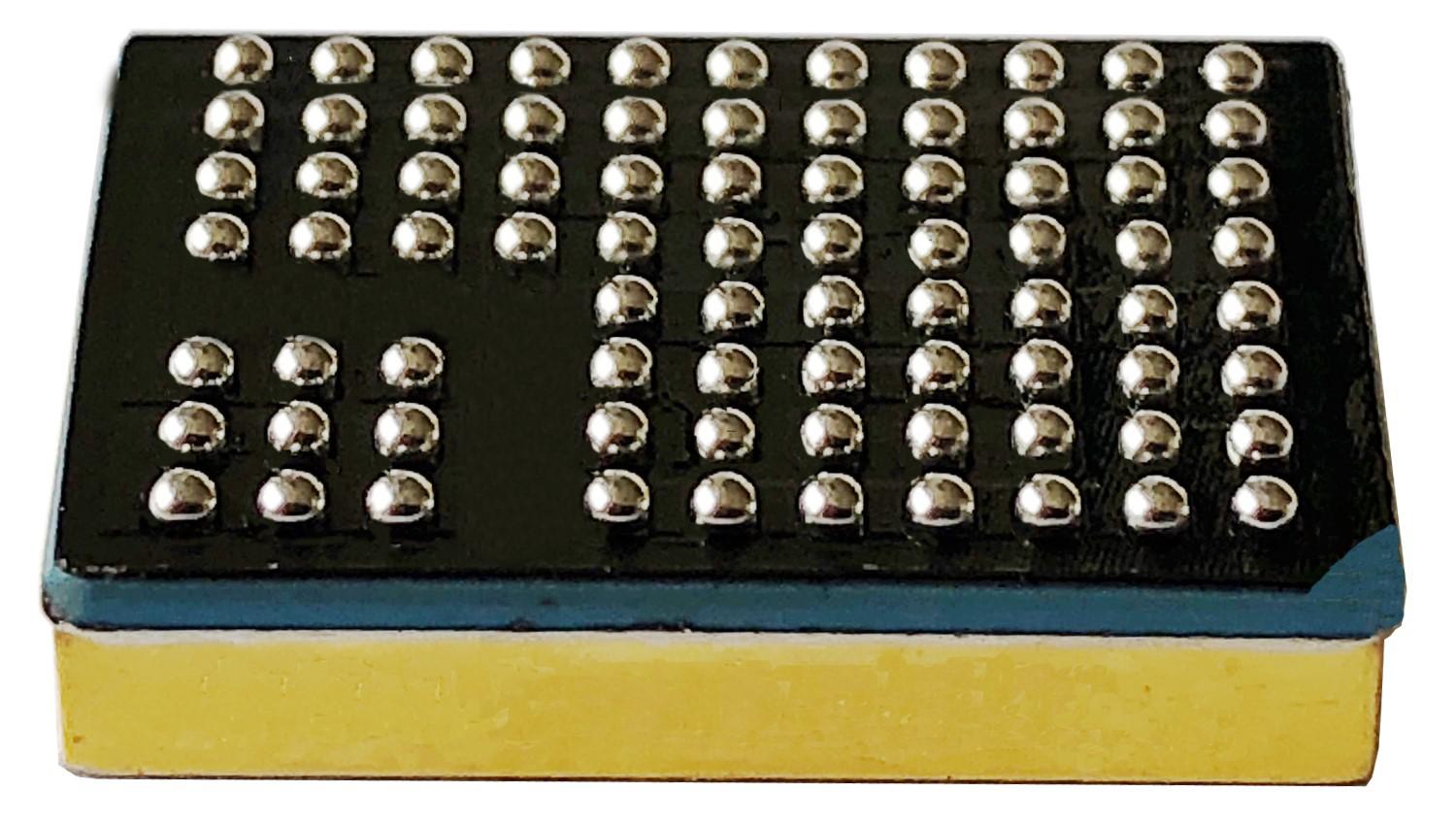

HCE8026HB是一款36VIN、5A恒定電壓、恒定電流降壓型DC/DC變換器，采用BGA封裝。封裝中內置了開關控制器、功率FETs、電感器和所有的支撐元件。
HCE8026HB型DC/DC變換器的輸入電壓范圍為 6V~36V，可輸出1.2V~24V電壓。CVCC操作使HCE8026HB能在整個輸出范圍內準確地調節其高達5A的輸出電流。輸出電流可利用一個控制電壓、單個電阻器或一個熱敏電阻來設定。僅需設定輸出電壓和頻率的電阻器以及大容量的輸入和輸出濾波電容器便可實現完整的設計。
HCE8026HB作為表貼型模塊，采用再流焊方式裝配于PCB板上。電路具有體積小，集成度高、重量輕的特點。
電路采用陶瓷基片和抗鹽霧金屬外殼空封全密封封裝結構，密封性好；模塊內部充滿氮?dú)獗Ｗo(hù)，有效防止了產品由于受潮、氧化、鹽霧、污染所造成的失效。
該電路常作為負載點電源，應用于超級電容器充電、通用工業、極限短路保護或準確的輸出電流限值、電池充電、高功率LED 驅動、多輸入、單輸出電壓轉換。
◆ 核心PWM控制器自主研發，國內流片
◆ 采用混合集成工藝，金屬、陶瓷全密封封裝
◆ 總規范：GJB2438B-2017
◆ 詳細規范：Q/RB21753-2021
◆ 工作溫度（Tc）：-55℃～+125℃
◆ 輸入電壓范圍：6V～36V
◆ 輸出電壓可調：1.2V～24V
◆ 輸出電流：高達5A的可選輸出電流
◆ 輸出紋波：40mVP-P(典型值)
◆ 電壓調整率：1.5%
◆ 可編程軟啟動
◆ 外部頻率同步功能
◆ 熱保護、過流保護、短路保護等
◆ 可調和精準電流限制
◆ 滿足GJB548B-2005抗鹽霧相關要求
