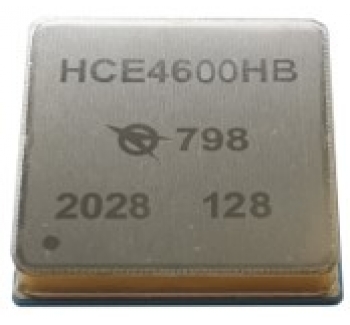

HCE4600HB是一款完整的單路10A 輸出DC/DC變換器，封裝中內置了開關控制器、功率FETs、電感器和所有的支撐元件。HCE4600HB的輸入電壓范圍為 4.5V~20V，可輸出一路電壓0.6V~ 5.0V(由其外部電阻器來設定)。外部僅需在輸入和輸出外接大容量電容器 (視紋波要求而定，建議陶瓷電容和鉭電容組合)。
HCE4600HB作為表貼型模塊，采用再流焊方式裝配于PCB板上，電路具有體積小，集成度高、重量輕的特點。
電路采用陶瓷基片和抗鹽霧金屬外殼空封全密封封裝結構，密封性好；模塊內部充氮?dú)獗Ｗo(hù)，有效防止了產品由于受潮、氧化、鹽霧、污染所造成的失效。
該電路常作為負載點電源，為整機系統中的數字電路、FPGA控制電路、主板及CPU、通信、存儲等提供1.0V、1.8V、3.3V等高精度電壓，并持續提供高達10A輸出電流，兩個DC/DC變換器并聯使用時可持續提供20A輸出電流。
該電路作為負載點電源，是整機系統的重要組成部分，也是整機可靠、穩定工作的關鍵，因此要求電源具有高可靠、長壽命的特性。
◆ 核心PWM控制器自主研發，國內流片
◆ 采用混合集成工藝，金屬、陶瓷全密封封裝
◆ 通用規范：GJB2438A-2002
◆ 詳細規范：Q/RB 21605-2017
◆ 工作溫度（Tc）：-55℃～+125℃
◆ 輸入電壓范圍：4.5V～20V
◆ 輸出電壓可調：0.6V～5.0V
◆ 輸出電流：10A
◆ 兩個DC/DC變換器并聯可提供20A的輸出電流
◆ 電壓調整率：0.5%（典型值）
◆ 負載調整率：0.5%（典型值）
◆ 典型輸出紋波：20mVP-P（典型值）
◆ 電流模式控制、快速瞬態響應
◆ 效率高達92%
◆ 可編程軟啟動
◆ 過流保護
◆ 可選的短路停機定時器
◆ 金屬外殼具有良好的散熱特性
◆ 滿足GJB548B-2005抗鹽霧相關要求
