HCE2682M是一款集成隔離電源的隔離式RS-485/RS-422收發器，具有高電磁抗擾度和低輻射特性。

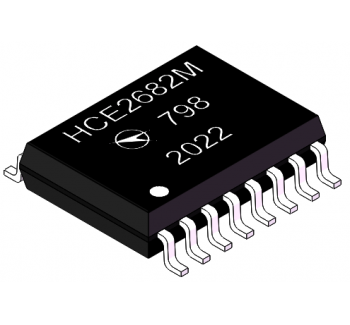

HCE2682M器件具有高絕緣能力，有助于防止數據總線或其他電路上的噪聲和浪涌進入本地接地端，從而避免干擾或損壞敏感電路。高CMTI能力可以保證數字信號的正確傳輸。HCE2682M采用16引腳寬體SOIC封裝；支持絕緣耐壓高達5kVRMS。
◆符合TIA/EIA-485-A標準
◆片內集成隔離式DC-DC轉換器(含變壓器)
◆輸出電壓小于等于輸入電壓
◆軟起動功能限制電壓、電流過沖
◆集成過載和短路保護、成過熱保護
◆強大的電磁兼容性(EMC)
◆信號傳輸速率高達10 Mbps
◆失效防護接收器(總線開路、短路和空閑)
◆支持多達256個總線節點
◆3V至5.5V供電電源(VCC)
◆高共模瞬態抗擾度：150 kV/μs(典型值)
◆高達5000 VRMS隔離耐壓
◆在接收狀態時，總線輸入端開路或短路接收器輸出高電平
◆ESD能力總線引腳對GNDB±8kV HBM總線側其他引腳對GNDB±6kV HBM信號側引腳對GNDA±6kV HBM±12 kV IEC 61000-4-2 Contact Discharge
◆隔離柵壽命：>40年
◆HCE2682M詳細規范:Q/RB 21843-2021
