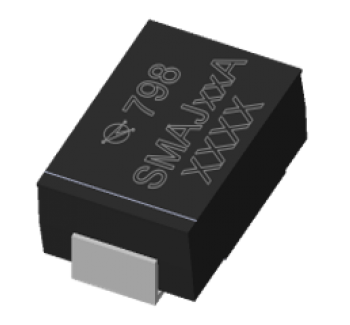

瞬態電壓抑制二極管（Transient Voltage Suppressor，TVS二極管），是一種電路安全保護器件，在規定的反向應用條件下，當承受一個高能量的瞬時過壓脈沖時，其工作阻抗能立即降至很低的導通值，允許大電流通過，并將電路的兩端電壓箝制到預定水平，從而有效地保護電子線路中的易受干擾的元器件免遭高浪涌、高電壓、靜電放電、電感負載開關、感應雷等瞬態電壓事件產生的單向/雙向過壓脈沖的沖擊與損壞。
瞬態電壓抑制二極管（Transient Voltage Suppressor，TVS二極管），是一種電路安全保護器件，在規定的反向應用條件下，當承受一個高能量的瞬時過壓脈沖時，其工作阻抗能立即降至很低的導通值，允許大電流通過，并將電路的兩端電壓箝制到預定水平，從而有效地保護電子線路中的易受干擾的元器件免遭高浪涌、高電壓、靜電放電、電感負載開關、感應雷等瞬態電壓事件產生的單向/雙向過壓脈沖的沖擊與損壞。
◆IEC61000-4-2 4級ESD保護
◆在10/1000μs脈沖電流波形，重復率（占空比）：0.01%下，峰值脈沖功率達400W
◆快速響應時間，從0V到最小擊穿電壓的響應時間通常小于1.0ps
◆泄漏電流低，最大反向工作電壓VRWM在10V以上的，典型泄漏電流IR小于1μA
◆箝位特性優良
◆擊穿電壓偏差?。?%
◆玻璃鈍化芯片
◆用于表面貼裝，以優化電路板空間
◆提供單向和雙向TVS二極管
◆工作電壓范圍：5.0V~440V
