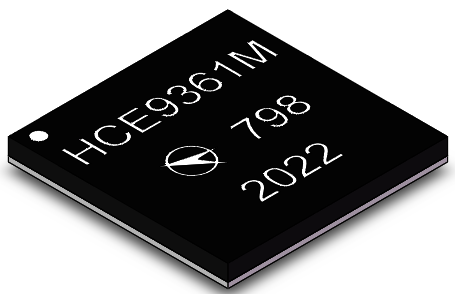

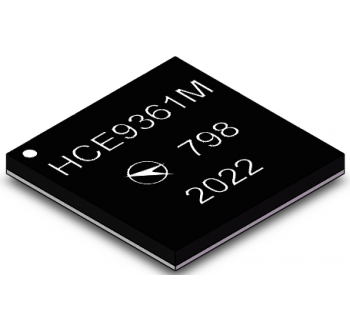

HCE9361M是一款高性能、高集成度的超寬帶SDR收發機，可廣泛應用于幾乎所有現代化數字無線通信系統。能夠支持的頻率范圍為30MHz到6GHz，可配置射頻帶寬能夠支持1.4MHz到56MHz的范圍。
該器件集成了12bit的模數轉換器ADC和12bit的數模轉換器DAC。內置可編程模擬濾波器，支持最小0.7MHz帶寬的模擬低通濾波器以及最大28MHz帶寬的模擬低通濾波器。混頻器和鎖相環也都集成在芯片內部，并且發射部分集成有驅動級放大器，可以輸出10dBm以上單音信號。
HCE9361M采用直接變頻架構，可實現高的調制精度和超低的噪聲。該芯片具有鏡像抑制校準，本振泄露校準，發射功率監控，雜散抑制以及接收通道增益校準等功能。并且包含有多芯片同步功能，適用于多芯片聯合使用的場景，如MIMO。HCE9361M的模擬射頻供電主要采用1.3V，數字部分接口供電采用3.3V或者2.5V。芯片寄存器讀寫控制采用標準的四線SPI。
HCE9361M發射通道本振可以給接收通使用，提高接收通道的掃頻速度。
◆頻段：30MHz~6000MHz
◆支持TDD和FDD
◆模擬濾波器寬帶：1.4MHz至56MHz。
◆雙通道接收器：6路差分或12路單端輸入
◆出色的接收器靈敏度，噪聲系數為4 dB
◆RX增益最大調節范圍：102dB(52dB模擬和50dB數字)
◆— 實時監控和控制信號用于手動增益
◆— 獨立的自動增益控制
◆雙通道發射器：4路差分輸出
◆TX功率最大調節范圍：98dB(48dB模擬和50dB數字)
◆TX EVM：≤ -40 dB
◆TX噪聲：≤ -157 dBm/Hz本底噪聲
◆TX監控器：動態范圍≥ 66 dB，精度=1 dB
◆集成小數N分頻頻率合成器
◆支持多器件同步（基帶同步+射頻本振相位同步）
◆CMOS/LVDS數字接口
◆HCE9361M詳細規范：SC-Q/RB 50546-2022
應用
◆通用軟件無線電系統；毫微微蜂窩/微微蜂窩/微蜂窩基站
◆多功能智能終端；點對點通信系統
