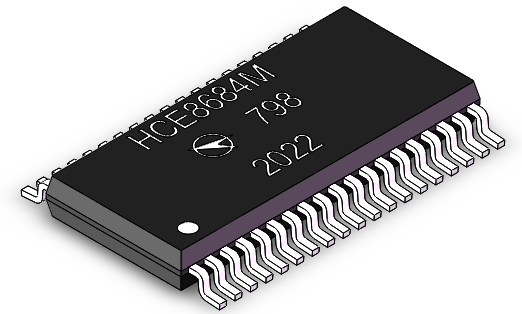

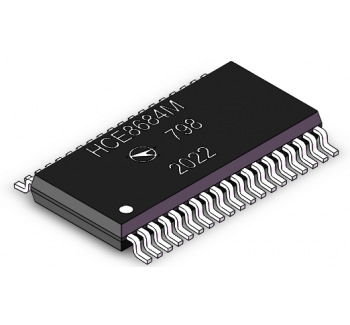

HCE8684M/H是基于16位逐次逼近（SAR）模數轉換器（ADC）的4通道集成數據采集系統，工作吞吐量為500ksps。該器件為每個輸入通道提供集成模擬前端電路，過壓保護高達±20V，芯片上的4.096V參考電壓具有低溫漂移。在單個5V模擬電源上工作時，器件上的每個輸入通道可支持±10.24V、±5.12V和±2.56V的真雙極輸入范圍，以及0V至10.24V和0V至5.12V的單極輸入范圍。所有輸入范圍的模擬前端增益均經過精確調整，以確保高直流精度。輸入范圍的選擇是軟件可編程的，獨立于每個通道。無論選擇的輸入范圍如何，這些器件都提供1MΩ的恒定電阻輸入阻抗。              HCE8684M為數字主機提供了一個簡單的SPI兼容串行接口，數字電源的工作電壓從1.65V到5.25V，可直接連接到多種主機控制器。
