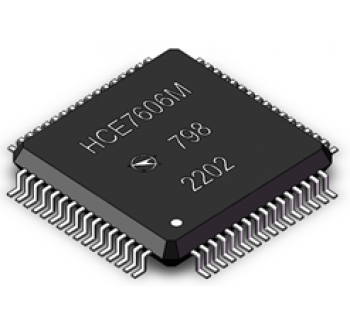

HCE7606M/HCE7606MI/HCE7606AM是一款16位、8 通道同步采樣模數數據采集系統（DAS），內置模擬輸入鉗位保護、二階抗混疊模擬濾波器、采樣保持放大器、16 位電荷再分配逐次逼近型 ADC、靈活的數字濾波器、2.5V 低溫漂基準電壓源、基準電壓緩沖以及高速串行和并行接口。采用 5V 單電源供電，可以處理±10V 和±5V 真雙極性輸入信號，同時所有通道均能以高達200kSPS 的吞吐速率采樣，輸入鉗位保護電路可以耐受最高±16V 的電壓。無論以何種采樣率工作，它的輸入阻抗均為 1MΩ。由于采用單電源工作方式，具有片內濾波和高輸入阻抗，因此無需驅動運算放大器和外部雙極性電源。其抗混疊濾波器的 3dB 截止頻率為 22kHz；當采樣率為 200kSPS 時，它具有 40dB 抗混疊抑制特性。
HCE7606MI 為 HCE7606M 的 M1 質量等級下的產品，與 HCE7606M 完全兼容。
HCE7606AM 為 HCE7606M 的高階版本產品，其動態性能優于 HCE7606M，與 HCE7606M 完全兼容。
◆ 可實現與ADI公司的AD7606BSTZ原位替換
◆ 8通道同步采樣輸入
◆ 真雙極性模擬輸入范圍：±10 V、±5 V
◆ 5V單模擬電源，VDRIVE：2.3V～5V
◆ 完全集成的數據采集解決方案
±16V模擬輸入鉗位保護
具有1MΩ模擬輸入阻抗的輸入緩沖器
二階抗疊模擬濾波器
片內精密基準電壓及緩沖
通過數字濾波器提供采樣功能
◆ 靈活的并行/串行接口
◆ HCE7606M詳細規范:Q/RB 21827-2021
◆ HCE7606MI詳細規范: Q/RB 21804-2021
◆ HCE7606AM詳細規范: SC-Q/RB 50605-2023
