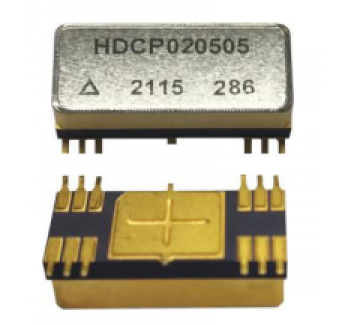

HDCP02 系列產品是一款完整的隔離型、非穩壓DC/DC變換器，內部芯片集層了過溫保護、同步等功能。封裝中內置了控制芯片、微型變壓器和所有的支撐元件。僅需外接個別的元器件即可實現其全部功能。
FP28B、FP28C封裝可以兼容SOP-28封裝，DIP14、DIP14B 封裝可以兼容 DIP-14 封裝。
產品設計與制造滿足 GJB2438《混合集成電路通用規范》的要求。
◆ 采用混合集成工藝，金屬、陶瓷全密封封裝
◆ 總規范：GJB2438B-2017
◆ 詳細規范：Q/RB 21663-2018(HDCP020503)
◆ 詳細規范：Q/RB 21540-2017(HDCP020505)
◆ 詳細規范：Q/RB 21708-2020(HDCP020509U)
◆ 詳細規范：Q/RB 21691-2019(HDCP020512)
◆ 詳細規范：Q/RB21709-2020(HDCP020515DU)
◆ 工作溫度（Tc）：-55℃~+125℃
◆ 隔離型DC/DC變換器
◆ 工作頻率：400kHz（典型值）
◆ 過溫保護功能
◆ 同步功能
◆ 輸入電壓：4.5V~5.5V
◆ 輸出電壓：3.3V、5V、9V、12V、±15V
◆ 輸出功率：2.0W
◆ 封裝：FP28B、FP28C、DIP14、DIP14B
